L'intégrale d'A105 800lbs a bridé soupape à vanne en acier forgée pour la haute température industrielle
Brève introduction :
L'intégrale a bridé des valves sont disponible dans trois conceptions de capot.
La première conception est le capot boulonné, avec le joint hommes-femmes, garniture en spirale de blessure, faite dedans
La garniture de joint de F304L/graphite.Ring sont également disponible sur demande.
La deuxième conception est le capot soudé, avec un joint soudé fileté et de joint. Sur demande a
le joint soudé de pleine de stylo force d'extraction est disponible.
La troisième conception est le capot de joint d'étanchéité, avec un joint fileté et de joint d'étanchéité. L'intégrale a bridé
les valves d'extrémité sont disponibles dans la porte, le globe, le piston, le contrôle, et les configurations de conception de contrôle d'oscillation.
Spécification technique
* Les valves intégrales de bride se conforment à api 602, et à norme ANSI B16.34.
* Chacun est examiné selon api 598, et l'inscription est par MSS SP-25.
* Plein port et port conventionnel
* Norme ANSI s'accordante face à face B16.10 de t
* Brides selon la norme ANSI B16.5
* Capot de joint d'étanchéité
* Vis et joug extérieurs (OS et Y)
* Glande d'emballage auto-dressante en deux pièces
* Banquette arrière intégrale
* Brides intégrales de corps
* Fins soudées par bout à ASME B16.25
* Type de joint d'anneau de garniture de capot de RTJ
* Capot boulonné avec le capot de garniture de blessure, fileté et par joint soudée en spirale ou filetés et pression
capot de joint
Spécifications matérielles standard
|
NON.
|
Nom de partie
|
CS à ASTM
|
Quant à ASTM
|
Solides solubles à ASTM
|
|
Dactylographiez A105
|
Dactylographiez F22
|
Dactylographiez F304 (L)
|
Dactylographiez F316 (L)
|
|
1
|
Corps
|
A105
|
A182 F22
|
A182 F304 (L)
|
A182 F316 (L)
|
|
2
|
Anneau de tige
|
A276 420
|
A276 304
|
A276 304 (L)
|
A276 316 (L)
|
|
3
|
Cale
|
A276 410 et 430
|
A182 F304
|
A182 F304 (L)
|
A182 F316 (L)
|
|
4
|
Tige
|
A182 F6
|
A182 F304
|
A182 F304 (L)
|
A182 F316 (L)
|
|
5
|
Garniture
|
Graphite ondulé de SS+
|
SS+PTFE
|
|
6
|
Capot
|
A105
|
A182 F22
|
A182 F304 (L)
|
A182 F316 (l)
|
|
7
|
Boulon de capot
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
8
|
Pin
|
A276 420
|
A276 304
|
|
9
|
Glande
|
A276 410
|
A182 F304 (L)
|
A182 F316 (L)
|
|
10
|
Oeil à queue filetée de glande
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
Bride de glande
|
A105
|
A182 F11
|
A182 F304 (L)
|
A182 F316 (L)
|
|
12
|
Écrou de glande
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
Écrou de joug
|
A276 410
|
|
14
|
Écrou de H.W.Lock
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
Plaque signalétique
|
Solides solubles
|
|
16
|
Roue de main
|
A197
|
|
17
|
Garniture lubrifiée
|
A473 431
|
|
18
|
Emballage de tige
|
Graphite flexible
|
PTFE
|
|
Milieu approprié
|
L'eau, pétrole, gaz etc.,
|
L'eau, pétrole, gaz etc.,
|
HNO3, CH3OOH etc.
|
|
La température appropriée
|
-29℃~425℃
|
-29℃~550℃
|
-29℃~180℃
|

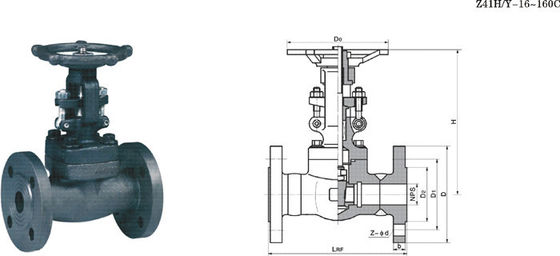

Dimension (millimètre) et poids (kilogrammes)
|
NPS
|
1/2 »
|
3/4"
|
1"
|
11/4 »
|
11/2 »
|
2"
|
|
L (RF)
L1 (BW)
|
150Lb
|
108
|
117
|
127
|
140
|
165
|
203
|
|
300Lb
|
140
|
152
|
165
|
178
|
190
|
216
|
|
600Lb
|
165
|
190
|
216
|
229
|
241
|
292
|
|
H
|
150Lb~300Lb
|
158
|
169
|
197
|
236
|
246
|
283
|
|
600Lb
|
169
|
197
|
236
|
246
|
283
|
320
|
|
W
|
100
|
100
|
125
|
160
|
160
|
180
|
|
Poids
|
150Lb
|
Rf
|
4,5
|
5,2
|
8,2
|
11,5
|
12,5
|
20,3
|
|
BW
|
2,8
|
3,3
|
5,4
|
7,1
|
8,2
|
12,5
|
|
300Lb
|
Rf
|
4,8
|
6,2
|
9,3
|
14
|
15,5
|
23,4
|
|
BW
|
3,5
|
4,4
|
6,8
|
8,1
|
9,2
|
15,4
|
|
600Lb
|
Rf
|
5,9
|
7,4
|
10,4
|
16,2
|
17,5
|
28,3
|
|
BW
|
4,5
|
5,1
|
8,2
|
10,5
|
12,4
|
20,1
|
Soupape à vanne à flasque d'extrémité 900Lb~1500Lb
|
NPS
|
1/2 »
|
3/4"
|
1"
|
11/2 »
|
11/4 »
|
2"
|
|
L (RTJ)
|
900Lb~1500Lb
|
216
|
229
|
254
|
279
|
305
|
371
|
|
L1 (BW)
|
900Lb~1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
H (OUVREZ-VOUS)
|
197
|
197
|
236
|
246
|
283
|
330
|
|
W
|
125
|
125
|
160
|
160
|
180
|
200
|
|
Poids
|
RTJ
|
7,2
|
11,5
|
15,6
|
16,2
|
22,6
|
32,8
|
|
BW
|
5,2
|
9,3
|
12,4
|
13,8
|
18,9
|
27,5
|
Soupape à vanne à flasque de Pression-joint d'extrémité 900Lb~2500Lb
|
NPS
|
1/2 »
|
3/4"
|
1"
|
11/4 »
|
11/2 »
|
2"
|
|
L (RTJ)
|
900Lb~1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
2500Lb
|
264
|
273
|
308
|
349
|
384
|
451
|
|
H (OUVREZ-VOUS)
|
900Lb~1500Lb
|
216
|
250
|
270
|
320
|
250
|
445
|
|
2500Lb
|
321
|
321
|
321
|
373
|
406
|
495
|
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
|
Poids
|
900Lb~1500Lb
|
19,6
|
21,5
|
25,7
|
37,8
|
48,5
|
99,8
|
|
2500Lb
|
21,5
|
24,7
|
30,4
|
48,1
|
58,1
|
130,0
|
