Robinet à tournant sphérique en deux pièces de flottement DIN/BS/american national standard I JIS/api/ASME pour le pétrole et le gaz

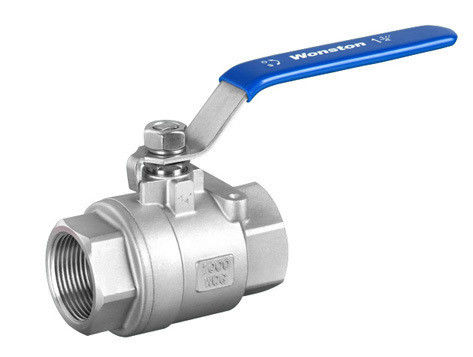

Le robinet à tournant sphérique de flottement de l'acier inoxydable 2-PC avec la serrure, TNP, BSPT, BSPP se relient



Brève introduction :

Le robinet à tournant sphérique est conçu et s'accorder construit bien à api 6D.  Boule de flottement quand petit calibre, et boule fixe quand grand calibre. Il a la structure de lutte anti-incendie et le dispositif antistatique. Très utilisé pour le pétrole, chimie, industries de traitement de l'eau.



Partie et matériel principaux

Nom de partie	Matériel
corps	WCB, ZG1Cr18Ni9Ti, CF8
boule	1Cr18Ni9Ti 304.316
tige	1Cr18Ni9Ti 304.316
anneau de joint	Polytetrafluoroethlene (PTFE)
emballage	Polytetrafluoroethlene (PTFE)









DN	G	B	L	E	H	A
6	1/4"	8	54	11,5	52	105
10	3/8"	10	54	11,5	52	105
15	1/2 »	15	62,5	14	65	130
20	3/4"	20	73,5	15	70	130
25	1"	25	86	15	78	150
32	1-1/4 »	32	101	18	82	180
40	1-1/2 »	38	110	19	90	200
50	2"	50	123	19	98	200
65	2-1/2 »	64	165	23	140	240
80	3"	80	190	25	135	260







Spécification technique

Pression nominale (MPA)	PN	2,5, 4,0, 6,4
Pression d'essai de force (MPA)	Pinte	3,8, 6,0, 9,6
Essai de phoque de basse pression (MPA)		0,6
Essai à haute pression de phoque (MPA)		3,0, 4,8, 7,6
Milieu applicable	l'eau, pétrole, gaz, acide nitrique, acide acétique
La température applicable	-40~180℃



Caractéristique :

- Structure anti-éclatement de tige de valve

Si moyen traversez la valve, la pression dans le corps de valve peut probablement

poussez la tige, ou quand la valve est dans la réparation, si là est pression au milieu

la cavité, la tige ou le milieu semble voler facilement en démontant la valve,

ce qui peut causer blesse aux êtres humains,



Pour empêcher les possibilités, un club factice emballe et le palier de butée sont brûlés

ou l'emballage est dû endommagé à d'autres causes, la pression du milieu dans le corps de valve

fera le club factice de la tige de valve en contact étroit avec le visage supérieur de joint de

corps de valve.



Ainsi empêcher le milieu coulant de la position d'emballage de dommages.

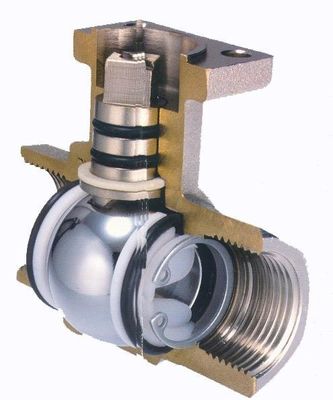

- Structure fiable de joint

Le siège est fait de PTFE. Puisque le secteur de contact entre le siège et la boule va le faire

devient plus haut avec l'augmentation de la pression de la cavité moyenne,



Le petit robinet à tournant sphérique de résistance a la plus petite résistance de toute la valve, dans le cas

d'à passage réduit, la résistance est peu toujours.



- Commutateur rapide

Les circumrotates de robinet à tournant sphérique dans 90°, lui travail rapidement à s'ouvrir ou se fermer.





Caractéristiques :

Spécification technique

- Diamètre nominal : 1/2 » - 25"

- La température applicable : -29℃~425℃ (acier) -40℃~550℃ (acier inoxydable)

- Pression nominale : 150lbs, 300lbs, 600Lb, 900lbs, 1500lbs PN16/25/40/64/100/160, JIS 5K /10K/20K

- Milieu applicable : l'eau, gas, pétrole, et tout autre milieu de causticité.



Applications standard

- Norme de fabrication : API 608/DIN BS/JIS

- Dimension face à face : Norme ANSI B 16,10, API 6D/DIN BS/JIS

- Dimension de bride : NORME ANSI B 16,5 MSS-SP-44/DIN BS/JIS

- Essai : Api 598 API 6D/DIN BS/JIS



Description :

Brève introduction :

Le robinet à tournant sphérique est conçu et s'accorder construit bien à api 608. Boule de flottement quand petit calibre,

et boule fixe quand grand calibre.



Il a la structure de lutte anti-incendie et le dispositif antistatique. Très utilisé pour le pétrole, chimie, l'eau

industries de traitement.



Caractéristiques :



- Structure anti-éclatement de tige de valve



Si moyen traversez la valve, la pression dans le corps de valve peut probablement pousser la tige, ou

 quand la valve est dans la réparation, s'il y a pression dans la cavité moyenne, la tige ou le milieu semble à facilement

volez en démontant la valve, qui peut causer blesse aux êtres humains, pour empêcher

les possibilités, un club factice emballe et le palier de butée sont brûlés ou l'emballage est dû endommagé à autre

les causes, la pression du milieu dans le corps de valve feront le club factice de la tige de valve en contact étroit

avec le visage supérieur de joint du corps de valve. Ainsi empêcher le milieu coulant de l'emballage de dommages

 position.



- Structure fiable de joint



Le siège est fait de PTFE. Puisque le secteur de contact entre le siège et la volonté de boule devient plus haut

 avec l'augmentation de la pression de la cavité moyenne, le petit robinet à tournant sphérique de résistance a la plus petite résistance de tous

 la valve, dans le cas d'à passage réduit, la résistance est peu toujours.



- Commutateur rapide



Les circumrotates de robinet à tournant sphérique dans 90°, lui travail rapidement à s'ouvrir ou se fermer.



Pression d'essai Examinez l'article  Shell examinent  Essai de phoque  Essai arrière de phoque Essai de phoque d'air  Milieu  L'eau  Air  Unité MPA Lbf/in2 MPA Lbf/in2 MPA Lbf/in2 MPA Lbf/in2  Pression (classe) 150 3,1 450 2,2 315 2,2 315 0.5-0.7 60-100 300 7,8 1125 5,6 815 5,6 815 400 10,3 1500 7,6 1100 7,6 1100 600 15,3 2225 11,2 1630 11,2 1630 900 23,1 3350 16,8 2440 16,8 2440    Dimensions de connexion du secteur   Type Taille (millimètres)  Dimension (millimètre) pouce DN L D D1 D2 b Z-Φd H W Q41F/H/Y-150Lb  Q341 F/H/Y-150Lb  Q641 F/H/Y-150Lb ″ de 1/2 15 108 89 60,5 35 12 4-Φ15 68 115 3/4 ″ 20 117 98 70 43 12 4-Φ15 75 130 1 ″ 25 127 108 79,5 51 12 4-Φ15 85 150 11/4 ″ 32 140 117 89 64 13 4-Φ15 96 190 11/2 ″ 40 165 127 98,5 73,2 15 4-Φ15 107 230 2 ″ 50 178 152 120,7 92 16 4-Φ19 118 240 21/2 ″ 65 190 177,8 139,7 104,7 18 4-Φ19 145 280 3 ″ 80 203 190,5 152,4 127 19 4-Φ19 160 310 4 ″ 100 229 229 190,5 157 24 8-Φ19 185 330 5 ″ 125 356 254 216 185,7 26 8-Φ22 230 600 6 ″ 150 394 279 241,3 216 26 8-Φ22 260 800 8 ″ 200 457 343 298,5 270 29 8-Φ22 310 1000 10 ″ 250 533 406 362 324 31 12-Φ25 350 1200



Type	Taille (millimètres)		Dimension (millimètre)
	pouce	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-300Lb  Q341F/H/Y-300Lb  Q641F/H/Y-300LbY	″ de 1/2	15	140	95	66,5	35	15	4-Φ15	72	115
	3/4 ″	20	152	117	82,5	43	16	4-Φ19	75	130
	1 ″	25	165	124	89	51	18	4-Φ19	85	150
	11/4 ″	32	178	133	98,5	64	19,5	4-Φ19	95	180
	11/2 ″	40	190	156	114,3	73,2	21	4-Φ22	110	230
	2 ″	50	216	165	127	92	23	8-Φ19	120	240
	21/2 ″	65	241	190,5	149,4	104,7	26	8-Φ22	150	280
	3 ″	80	283	210	168,5	127	29	8-Φ22	165	310
	4 ″	100	305	254	200,2	157	32	8-Φ22	190	330
	5 ″	125	381	279	235	185,7	35	8-Φ22	240	600
	6 ″	150	403	318	270	216	37	12-Φ22	270	800
	8 ″	200	502	381	330	270	42	12-Φ25	315	1000
	10 ″	250	568	445	387,5	324	48	16-Φ29	380	1200





Type	Taille (millimètres)		Dimension (millimètre)
	pouce	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-600Lb Q341F/H/Y-600Lb Q641F/H/Y-600Lb	″ de 1/2	15	165	95	66,5	35	15	4-Φ15	88	115
	3/4 ″	20	190	118	82,5	43	16	4-Φ19	98	130
	1 ″	25	216	124	89	51	18	4-Φ19	105	150
	11/2 ″	40	241	156	114,3	73,2	23	4-Φ22	135	180
	2 ″	50	292	165	127	92	26	8-Φ19	155	240
	3 ″	80	356	210	168,2	127	32	8-Φ22	175	280
	4 ″	100	432	273	216	157	38	8-Φ25	210	330
	6 ″	150	559	356	292	216	48	12-Φ29	340	800
	8 ″	200	660	419	349	270	56	12-Φ32	400	1000
	10 ″	250	787	508	432	324	64	16-Φ35	440	1200
