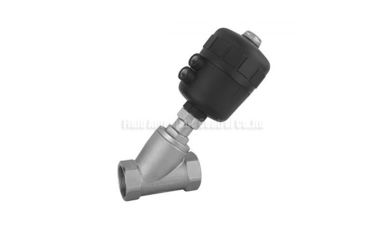

Corps d'acier inoxydable de la valve de piston de Seat d'angle DN10~DN50 avec le déclencheur en plastique
Les séries de PVA pêchent la valve de piston de siège avec DN10~DN50 temporaire à simple effet de déclencheur en plastique ou double bi-directionnel à deux positions pour des liquides et les gaz avec pilote-actionné externe et le déclencheur 360°turnable
Détail rapide :
* Équivalent de burkert de valve de piston de siège d'angle de série de PVA
* Bi-directionnel à deux positions, externe pilote-actionné
* DN10mm, DN15mm, DN20mm, DN32mm, DN40mm, DN50mm
* Acier inoxydable matériel 304 de corps ou acier inoxydable 316
* Plastique matériel d'Engneering de déclencheur
* Facile pour monter, déclencheur peut être 360°turnable
* En aval installant et en amont installant chacun des deux disponibles
* Rapide répondent, la consommation à faible bruit et basse
* Conception stable, externe pilote-actionné pendant la longue vie serive et aucun besoin d'entretien
Applications :
Les séries de PAV pêchent pilote-fonctionnement externe de valve de piston de siège, avec le type grand écoulement de conception et longue durée de vie d'angle de forme de Y.
La valve de siège d'angle de série de PAV a employé très utilisé pour commander le débit moyen de travail, elle peut être s'appliquent à l'environnement à hautes températures et fort de corrosion.
Valve de série de PAV très utilisée dans la protection de l'environnement, le textile, le matériel médical, la nourriture etc. industriel
Caractéristiques :
|
CODE DE COMMANDE
|
|
PVA
|
15
|
1
|
S
|
|
Type
|
DN et taille de port
|
Code de matériel de corps
|
Modèle et support de mouvement
|
|
PVA : Valve de piston de siège d'angle de série de PVA avec le déclencheur de plastique d'ingénierie
|
10 : G3/8 »
|
1 : Laiton
|
S : À simple effet
|
|
15 : G1/2 »
|
|
20 : G3/4 »
|
|
25 : G1 »
|
2 : Acier inoxydable 304
|
D : Double action
|
|
32 : G1-1/4 »
|
|
40 : G1-1/2 »
|
3 : Acier inoxydable 316L
|
F : Support de bride
|
SPÉCIFICATIONS
|
Matériel de corps : S.S316/S.S304/Brass
Matériel d'Aclualor : plastique d'ingénierie
Joint de disque : PTFE/FPM
Joint de tige : PTFE/FPM
Joint de piston : FPM/NBR
Paramètre technique
Taille de connexion : DN10-DN50
Fil : 3/8" - 2"
Milieu applicable : l'eau, gaz neutre ou liquide, allohol, pétrole, organique.
|
La température du milieu :
PTFE : -10℃- +180℃
FPM : -10℃- +100℃
Viscidity : max600 millimètre2/s
En aval installation/installant en amont
Milieu de Conttoling : air/gaz neutre
Pression de Conttoling : 0.3-O.8MPa
Pression d'utilisation : 0-1.6MPa
|
|
DN
|
G
|
L
|
L1
|
Commutateur
|
H
|
D
|
Déclencheur
|
|
10
|
3/8"
|
55
|
17
|
21
|
170
|
54
|
50
|
|
15
|
1/2 »
|
70
|
21
|
26,5
|
185
|
63
|
50
|
|
20
|
3/4"
|
76
|
23
|
32
|
190
|
63
|
50
|
|
25
|
1"
|
90
|
25
|
40
|
200
|
63
|
50
|
|
32
|
1-1/4 »
|
116
|
32
|
50
|
240
|
81
|
63
|
|
40
|
1-1/2 »
|
116
|
32
|
55,5
|
280
|
96
|
80
|
|
50
|
2"
|
138
|
40
|
68,5
|
295
|
96
|
80
|
|
corps 1,1
|
connecteur de 3,1 vis
|
5,5 ferment à clef le nul
|
|
cylindre 1,2
|
3,2 V seeling
|
piston 5,6
|
|
le cylindre 1,3 convoitent
|
anneau de joint 3,3
|
anneau de joint 5,7
|
|
voyant à niveau visible 1,4
|
garniture 3,4
|
garniture 5,8
|
|
boulon 2,1
|
ressort 3,5
|
écrou six-pans 5,9
|
|
joint de plat d'orifice 2,2
|
nul 4,1 connecling
|
ressort 5,10
|
|
disque de 2,3 joints
|
anneau de joint 4,2
|
indicateur de position 5,11
|
|
disque 2A
|
contre-écrou 4,3
|
|
|
tige 2,5
|
ressort lame 4,4
|
|
Valve pneumatique, valve de siège d'angle, valve de piston
